NSA-RS

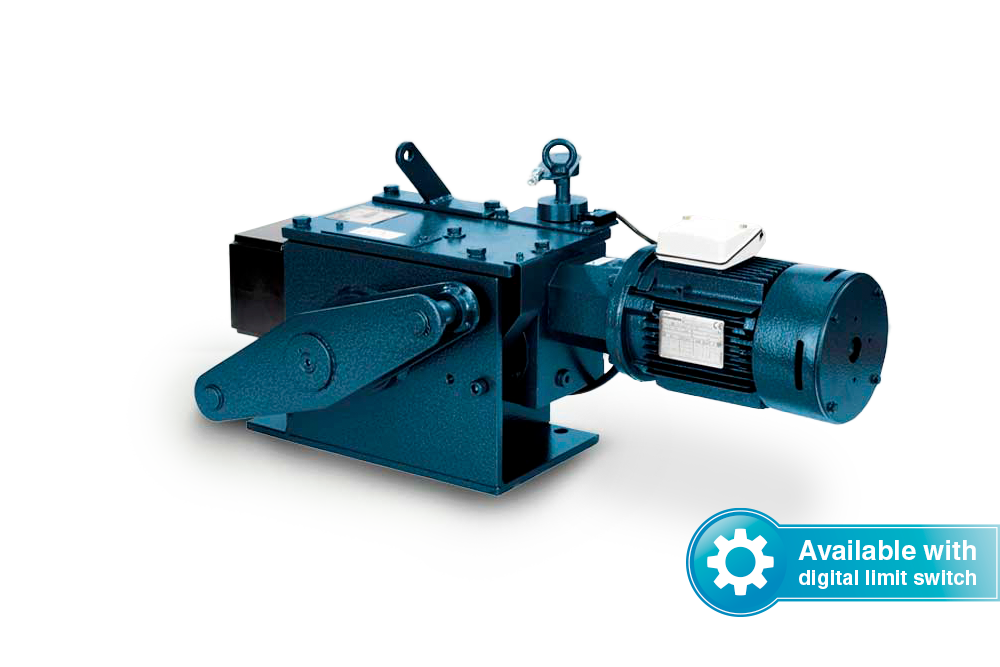

Aandrijving voor snelvouwdeuren Type NSA-RS
Compacte, gelaste montage-eenheid, bestaande uit : zelfremmende wormwielreductie met 1 tandwieltrap, 3-fasige draaistroommotor met thermische beveiliging in de wikkeling. Aandrijfas met dubbele aandrijfarm, eindschakeling en instelbare gepatenteerde slipkoppeling tussen motor en reductie. Dit betekent, dat bij stilstand van de motor, de zelfremmende reductie de aandrijfas en daarmee de deur in elke positie vergrendeld. Een snelontkoppeling met hendel of – als optie – met bedieningskabel maakt de deur manueel bedienbaar.
Eindschakeling
Op het aandrijfgedeelte is een behuizing met eindschakeling ES 10 gemonteerd om afzonderlijke sturingen, die uit de LST/WST-reeks kunnen gekozen worden, aan te sluiten. De eindschakeling bestaat dan uit een potentiaalvrije eindschakelaar, een stuurstroomeindschakelaar voor het bepalen van de eindposities en een veiligheidsschakelaar voor elke draairichting.
Aandrijving voor snelvouwdeuren type NSA-RS
Technische gegevens
1. Type
2. Koppel
3. Snelheid
4. Eindschakeling
5. Vermogen
6. Spanning
7. Frequentie
8. Stroom
9. Zekeringen
10. Inschakelduur
11. Bescherming
12. Gewicht
13. Geluidsniveau in dB(A)
14. Gewicht van de poort
15. Kettingwiel
16. Snelheid
17. Eindschakelbereik
(eindschakeling voor grotere lengte op aanvraag)
18. Schuifkrachtngen voorbehouden
19. Stuurspanning
20. Montagegrondplaat met afdekkap
21. Oprolsnelheid, 20% wrijving inclusief
22. Oppervlakte poort
23. Openingstijd
24. Max. vleugelbreedte
25. Openingshoek
26. Transformator
27. Maat- en constructie- wijzigingen voorbehouden
1 | 22 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Type | m² | Nm | Min-1 | U | kW | V | Hz | A | A | ED | IP | Kg | dB(A) |
NSA-RS 500 – 5,0 | 16 | 500 | 5,0 | 1 | 0,55 | 230/400 | 50 | 2,8/1,6 | 6/4 | S3-60% | 54 | 52 | < 70 |
NSA-RS 500 – 3,5 | 20 | 500 | 3,5 | 1 | 0,45 | 230/400 | 50 | 3,5/2,0 | 6/4 | S3-60% | 54 | 52 | < 70 |
NSA-RS 500 – 2,5 | 24 | 500 | 2,5 | 1 | 0,30 | 230/400 | 50 | 3,2/1,8 | 6/4 | S3-60% | 54 | 52 | < 70 |
NSA-RS 700 – 2,4 | 28 | 700 | 2,4 | 1 | 0,45 | 230/400 | 50 | 3,5/2,0 | 6/4 | S3-60% | 54 | 68 | < 70 |
NSA-RS 700 – 1,7 | 32 | 700 | 1,7 | 1 | 0,30 | 230/400 | 50 | 3,2/1,8 | 6/4 | S3-60% | 54 | 68 | < 70 |
