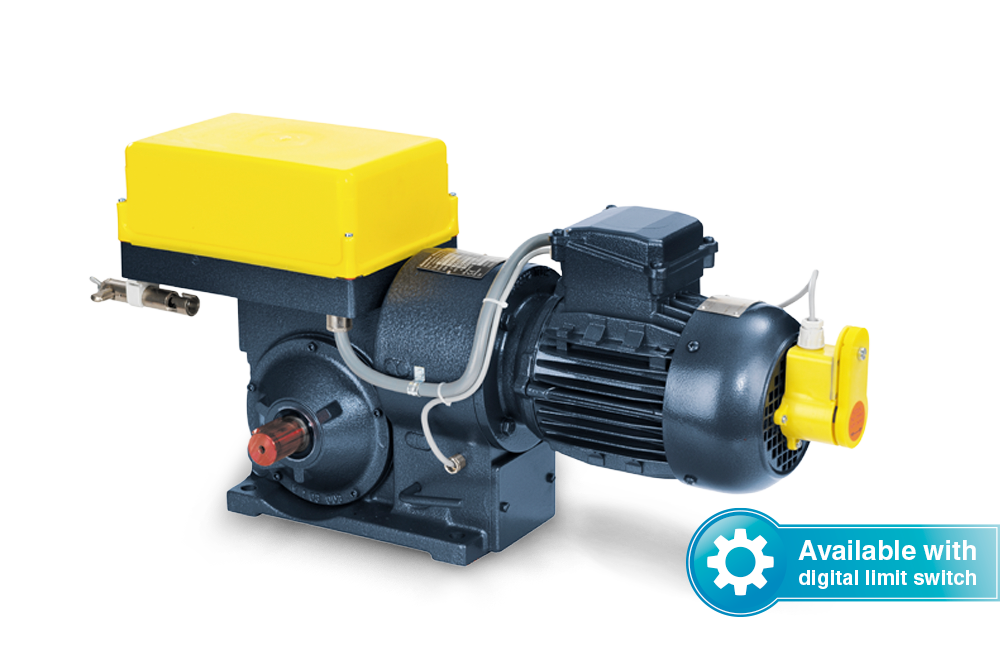

WH

Aandrijving:
Zelfremmende wormwielaandrijving met bijkomend remsysteem in een gegoten behuizing.

Eindschakeling:
Afhankelijk van de vereisten kan worden gekozen voor mechanische eindschakelaars, een eindschakelas voor digitale absolute eindschakelaars of een uitvoering zonder eindschakeling.

De kettingnoodbediening:
Deze kan ofwel zijdelings van de aandrijving (KNG) zijn of vooraan op de motor geplaatst (RKG).
De ingebouwde veiligheidsschakelaar verhindert het opstarten van de motor tijdens de noodbediening. Bij gebruik van de noodbediening blijven de eindposities van de aandrijving behouden.

Categorie: Roldeuren

Technische gegevens

Legenda tonenLegenda verbergen

1. Type
2. Koppel
3. Snelheid
4. Eindschakeling
5. Vermogen‌ ‌⁣
6. Spanning
7. Frequentie
8. Stroom
9. Zekeringen
10. Inschakelduur

11. Bescherming
12. Gewicht
13. Geluidsniveau in dB(A)
14. Gewicht van de poort
15. Kettingwiel
16. Snelheid
17. Eindschakelbereik
(eindschakeling voor grotere lengte op aanvraag)
18. Schuifkrachtngen voorbehouden

19. Stuurspanning
20. Montagegrondplaat met afdekkap
21. Oprolsnelheid, 20% wrijving inclusief
22. Oppervlakte poort
23. Openingstijd
24. Max. vleugelbreedte
25. Openingshoek
26. Transformator
27. Maat- en constructie- wijzigingen voorbehouden


Type	Nm	Min-1	U	kW	V	Hz	IA	A	ID	IP	Kg	DB(A)
WH 50	109	19	33	0,37	230/400	50	1,79/1,03	4/2	S1	54	27	<70
WHN 75	132	24	33	0,55	230/400	50	2,40/1,40	4/4	S1	54	35	<70
WHN 150	259	24	33	1,10	230/400	50	4,35/2,50	10/6	S1	54	45	<70
WHNV 300	500	25	33	2,20	230/400	50	8,05/4,65	16/10	S1	54	72	<70
WHNE 550	936	24	33	4,00	230/400	50	14,20/8,15	25/16	S1	54	125	<70
WHNS 750	1252	25	33	5,5	230/400	50	19,50/11,20	35/20	S1	54	155	<70

WH 50
	2:01		3:01		2:01		3:01
Ø mm	(1)* kg	(2) cm/s	(1)* kg	(2) cm/s	(1)* kg	(2) cm/s	(1)* kg	(2) cm/s
101.6 × 3.6	168	7.0	252	4.6	251	7.0	376	4.6
108 × 3.6	160	7.3	241	4.9	240	7.3	360	4.9
133 × 4	137	8.6	206	5.7	205	8.6	308	5.7
159 × 4.5	119	9.8	179	6.5	178	9.8	268	6.5
165.1 × 4.5	116	10.2	174	6.8	173	10.2	260	6.8
177.8 × 5	109	10.8	163	7.2	163	10.8	244	7.2
219.1 × 5.9	91	12.8	137	8.5	137	12.8	205	8.5

WHN 75	WHN 150
2:1	3:1	4:1	2:1	3:1	4:1
Ø mm	(1)* kg	(2) cm/s	(1)* kg	(2) cm/s	(1)* kg	(2) cm/s	(1)* kg	(1)* kg	(2) cm/s	(2) cm/s	(2) cm/s	(2) cm/s
133 × 4	248	10.8	373	7.2	497	5.2	488	10.8	732	7.2	976	5.4
159 × 4.5	216	12.5	324	8.3	432	6.2	424	12.5	636	8.3	849	6.2
165.1 × 4.5	209	12.8	314	8.5	419	6.4	411	12.8	617	8.5	823	6.4
177.8 × 5	197	13.6	296	9.1	395	6.8	387	13.6	581	9.1	775	6.8
219.1 × 5.9	166	16.2	249	10.8	332	8.1	326	16.2	489	10.8	652	8.1
229 × 6.3	160	16.9	240	11.2	320	8.4	314	16.9	471	11.2	628	8.4
244.5 × 6.3	151	17.8	227	11.9	302	8.9	296	17.8	445	11.9	593	8.9

WHNV 300
3:1	4:1	5:1	3:1	4:1	5:1
Ø mm	(1)* kg	(2) cm/s	(1)* kg	(2) cm/s	(1)* kg	(2) cm/s	(1)* kg	(2) cm/s	(1)* kg	(2) cm/s	(1)* kg	(2) cm/s
159×4.5	838	8.6	1117	6.5	1397	5.2	1229	8.6	1639	6.5	2048	5.2
165.1×4.5	813	8.9	1084	6.7	1355	5.3	1192	8.9	1590	6.7	1988	5.3
177.8×5	766	9.5	1021	7.1	1276	5.7	1123	9.5	1497	7.1	1872	5.7
219.1×5.9	643	9.5	858	8.4	1073	6.7	944	11.3	1258	8.4	1573	6.7
229×6.3	620	11.7	827	8.8	1033	7.0	909	11.7	1212	8.8	1515	7.0
244.5×6.3	586	12.4	781	9.3	977	7.4	859	12.4	1146	9.3	1433	7.4
267×6.3	543	13.3	724	10.0	905	8.0	796	13.3	1062	10.0	1328	8.0
277×7.1	526	13.8	701	10.3	877	8.2	771	13.8	1029	10.3	1286	8.2
298.5×7.1	492	14.7	657	11.0	821	8.8	722	14.7	963	11.0	1204	8.8

WHNE 550
4:1	5:1	6:1	4:1	5:1	6:1
Ø mm	(1)* kg	(2) cm/s	(1)* kg	(2) cm/s	(1)* kg	(2) cm/s	(1)* kg	(2) cm/s	(1)* kg	(2) cm/s	(1)* kg	(2) cm/s
291.5 × 5.9	1780	8.1	2225	6.5	2670	5.4	2356	8.1	2945	6.5	3535	5.4
229 × 6.3	1714	8.4	2143	6.7	2571	5.6	2270	8.4	2837	6.7	3405	5.6
244.5 × 6.3	1621	8.9	2026	7.1	2431	5.9	2146	8.9	2682	7.1	3219	5.9
267 × 6.3	1502	9.6	1878	7.7	2253	6.4	1989	9.6	2486	7.7	2983	6.4
277 × 7.1	1455	9.9	1818	7.9	2183	6.6	1926	9.9	2407	7.9	2889	6.6
298.5 × 7.1	1362	10.6	1703	8.5	2043	7.0	1803	10.6	2254	8.5	2705	7.0
323.9 × 7.1	1267	11.4	1584	9.1	1901	7.6	1678	11.4	2097	9.1	2517	7.6
355.6 × 8	1165	12.4	1457	9.9	1748	8.2	1543	12.4	1929	9.9	2315	8.2
368 × 8	1130	12.7	1413	10.2	1695	8.5	1496	12.7	1870	10.2	2245	8.5
406.4 × 8.8	1033	14.0	1291	11.2	1549	9.3	1367	14.0	1709	11.2	2051	9.3
419 × 10	1004	14.4	1256	11.5	1507	9.6	1330	14.4	1662	11.5	1995	9.6

WHNS 750
4:1	5:1	6:1
Ø mm	(1)* kg	(2) cm/s	(1)* kg	(2) cm/s	(1)* kg	(2) cm/s
244.5 × 6.3	2870	9.3	3588	7.4	4306	6.2
267 ×6.3	2660	10.0	3325	8.0	3990	6.6
277 × 7.1	2576	10.3	3220	8.2	3864	6.9
298.5 × 7.1	2412	11.0	3016	8.8	3619	7.3
323.9 × 7.1	2244	11.9	2805	9.5	3366	7.9
355.6 × 8	2064	12.9	2580	10.3	3097	8.6
368 × 8	2001	13.3	2502	10.6	3002	8.9
406.4 × 8.8	1829	14.6	2287	11.6	2744	9.7
419 × 10	1779	15.0	2224	12.0	2669	10.0
457.2 × 10	1642	16.2	2053	13.0	2464	10.8
508 × 11	1490	17.9	1863	14.3	2235	11.9
558.5 × 12.5	1364	19.5	1705	15.6	2047	13.0
609.6 × 12.5	1257	21.2	1571	17.0	1886	14.1
622 × 12	1233	21.6	1542	17.3	1850	14.4
