GM

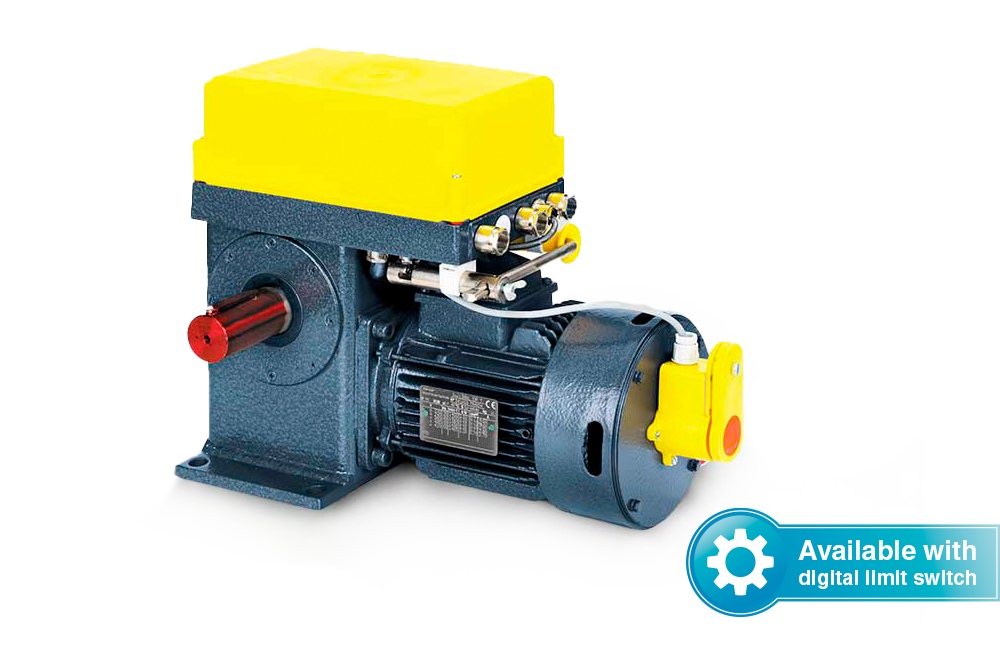

Zelfremmende wormwielaandrijving type GM 1200-2650
Aandrijving:
Zelfremmende wormwielaandrijving met twee vrije aseinden, het wormwiel uit brons en de wormas zijn kogelgelagerd en lopen in een oliebad. De eindschakelas wordt door de aandrijfas aangedreven en zorgt zo voor een zeer nauwkeurige eindafstelling. De standaarduitvoering heeft 30 omwentelingen aan de aandrijfas. Deze aandrijving beschikt over een aangebouwde 3-fasen motor met een spanning van 230/400 V. (andere spanningen zijn op aanvraag leverbaar). De aandrijving kan in iedere gewenste positie gemonteerd worden, de horizontale montage is echter het meest aanbevolen.
Eindschakeling:
Op het aandrijfgedeelte is een behuizing met eindschakeling ES 10 gemonteerd om afzonderlijke sturingen, die uit de LST/WST-reeks kunnen gekozen worden, aan te sluiten. De eindschakeling bestaat dan uit een potentiaalvrije eindschakelaar, een stuurstroomeindschakelaar voor het bepalen van de eindposities en een veiligheidsschakelaar voor elke draairichting.
De kettingnoodbediening:
Deze wordt vooraan op de motor geplaatst (RKG) voor een horizontale of verticale montage. De bediening gebeurt door middel van één enkele ketting. De ingebouwde veiligheidsschakelaar verhindert het opstarten van de motor tijdens de noodbediening. Bij gebruik van de noodbediening blijven de eindposities van de aandrijving behouden.
Zelfremmende wormwielaandrijving Type GM 1200-2650
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Type | Nm | Min-1 | U | kW | V | Hz | A | A | % | IP | Kg | dB(A) |
GM 1200 | 120 | 33 | 30 | 0.55 | 230/400 | 50 | 2.8/1.6 | 10/6 | S3-60 | 44 | 22 | < 70 |
GM 2650 | 265 | 30 | 30 | 1.1 | 230/400 | 50 | 4.8/2.8 | 20/10 | S3-60 | 44 | 34 | < 70 |
Wormwielaandrijving type GM 1200-2650
1. Type
2. Koppel
3. Snelheid
4. Eindschakeling
5. Vermogen
6. Spanning
7. Frequentie
8. Stroom
9. Zekeringen
10. Inschakelduur
11. Bescherming
12. Gewicht
13. Geluidsniveau in dB(A)
14. Gewicht van de poort
15. Kettingwiel
16. Snelheid
17. Eindschakelbereik
(eindschakeling voor grotere lengte op aanvraag)
18. Schuifkrachtngen voorbehouden
19. Stuurspanning
20. Montagegrondplaat met afdekkap
21. Oprolsnelheid, 20% wrijving inclusief
22. Oppervlakte poort
23. Openingstijd
24. Max. vleugelbreedte
25. Openingshoek
26. Transformator
27. Maat- en constructie- wijzigingen voorbehouden
GM 1200 | GM 2650 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
2:1 | 3:1 | 4:1 | 2:1 | 3:1 | 4:1 | |||||||
Ø mm |
(1)* kg |
(2) cm/s |
(1)* kg |
(2) cm/s |
(1)* kg |
(2) cm/s |
(1)* kg |
(2) cm/s |
(1)* kg |
(2) cm/s |
(1)* kg |
(2) cm/s |
101.6×3.6 | 276 | 12.2 | 414 | 8.1 | 552 | 6.1 | 610 | 11.1 | 915 | 7.4 | 1220 | 5.5 |
108×3.6 | 264 | 12.7 | 396 | 8.5 | 528 | 6.3 | 584 | 11.6 | 876 | 7.7 | 1168 | 5.8 |
133×4 | 226 | 14.9 | 339 | 9.9 | 452 | 7.4 | 499 | 13.5 | 749 | 9.0 | 999 | 6.7 |
159×4.5 | 196 | 17.1 | 295 | 11.4 | 393 | 8.5 | 434 | 15.6 | 651 | 10.4 | 868 | 7.8 |
165.1×4.5 | 190 | 17.7 | 286 | 11.8 | 381 | 8.8 | 421 | 16.1 | 632 | 10.7 | 842 | 8.0 |
177.8×5 | 179 | 18.8 | 269 | 12.5 | 359 | 9.4 | 396 | 17.1 | 595 | 11.4 | 793 | 8.5 |
219.1×5.9 | 151 | 22.3 | 226 | 14.9 | 302 | 11.1 | 333 | 20.3 | 500 | 13.5 | 667 | 10.1 |
229×6.3 | 145 | 23.2 | 218 | 15.4 | 291 | 11.6 | 321 | 21.1 | 482 | 14.0 | 642 | 10.5 |
244.5×6.3 | 137 | 24.5 | 206 | 16.3 | 275 | 12.2 | 303 | 22.3 | 455 | 14.8 | 607 | 11.1 |
267×6.3 | 127 | 26.5 | 191 | 17.6 | 255 | 13.2 | 281 | 24.1 | 422 | 16.0 | 563 | 12.0 |
277×7.1 | 123 | 27.3 | 185 | 18.2 | 246 | 13.6 | 272 | 24.8 | 409 | 16.5 | 545 | 12.4 |
(1) Gewicht* (2) Oprol snelheid
*Bij de aangegeven pantsergewichten in de trekkrachttabellen is er reeds rekening gehouden met 20% wrijving en de eerste omwenteling.
Zelfremmende wormwielaandrijving type GM 1200-2650
