Schuifpoortaandrijving type WH-RS / WHN-RS
Deze aandrijving voldoet aan de hoogste kwaliteitseisen door het gebruik van hoogwaardige materialen.
Zelfremmende wormwielaandrijving met ingebouwde, traploos instelbare, slipkoppeling en een bijkomend remsysteem in een gegoten behuizing. Deze slipkoppeling bevindt zich tussen motor en reductiekast; dit betekent dat bij een eventueel stoppen van de poort de aandrijving vergrendeld is zodat eventuele bijkomende vergrendelingen niet noodzakelijk zijn. Aandrijfzijde recht of links mogelijk. Het wormwiel uit brons en de wormas zijn kogelgelagerd en lopen in een oliebad. De eindschakelas
wordt door de aandrijfas aangedreven en zorgt zo voor een zeer nauwkeurige eindafstelling. De standaarduitvoering heeft 33 omwentelingen aan de aandrijfas. Deze aandrijving beschikt over een aangebouwde 3-fasen motor met een spanning van 230/400 V. (andere spanningen zijn op aanvraag leverbaar). In noodgevallen kan de poort handmatig bediend worden door de slipkoppeling te ontkoppelen; de eindschakel instellingen blijven hierbij behouden. Het is aanbevolen de aandrijving horizontaal te monteren.
De besturingskast
De besturingskast is op het aandrijfgedeelte gemonteerd en is volgens VDE-richtlijnen gebouwd. De omkeerschakeling bepaalt het openen en sluiten. Verder zijn er aansluitmogelijkheden voor bedieningsschakelaars en veiligheidsinrichtingen. Stuurspanning : 24 V. Voor het instellen van de eindposities bij montage zijn er kleine drukknoppen in de besturingskast voorzien. De aandrijving kan ook enkel met een eindschakeling ES 10 uitgerust worden. De eindschakeling bestaat dan uit een potentiaalvrije eindschakelaar, een stuurstroomeindschakelaar voor het bepalen van de eindposities en een veiligheidsschakelaar voor elke draairichting.
Schuifpoortaandrijving type WH-RS
1. Type
2. Koppel
3. Snelheid
4. Eindschakeling
5. Vermogen
6. Spanning
7. Frequentie
8. Stroom
9. Zekeringen
10. Inschakelduur
11. Bescherming
12. Gewicht
13. Geluidsniveau in dB(A)
14. Gewicht van de poort
15. Kettingwiel
16. Snelheid
17. Eindschakelbereik
(eindschakeling voor grotere lengte op aanvraag)
18. Schuifkrachtngen voorbehouden
19. Stuurspanning
20. Montagegrondplaat met afdekkap
21. Oprolsnelheid, 20% wrijving inclusief
22. Oppervlakte poort
23. Openingstijd
24. Max. vleugelbreedte
25. Openingshoek
26. Transformator
27. Maat- en constructie- wijzigingen voorbehouden
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Type | Nm | Min-1 | U | kW | V | Hz | A | A | ED | IP | Kg | dB(A) |
WH – RS 35 | 73 | 19 | 27 | 0,25 | 230/400 | 50 | 1,5/0,9 | 4/2 | S1-100 | 44 | 32 | < 70 |
WH - RS 50 | 109 | 19 | 27 | 0,37 | 230/400 | 50 | 2,2/1,3 | 4/2 | S1-100 | 44 | 34 | < 70 |
WH - RS 75 | 81 | 38 | 27 | 0,55 | 230/400 | 50 | 2,5/1,4 | 4/4 | S1-100 | 44 | 36 | < 70 |
WH - RS 150 | 109 | 38 | 27 | 1,10 | 230/400 | 50 | 5,4/3,1 | 10/6 | S1-100 | 44 | 38 | < 70 |
WHN - RS 75 | 132 | 24 | 33 | 0,55 | 230/400 | 50 | 2,5/1,4 | 6/4 | S1-100 | 44 | 41 | < 70 |
WHN - RS 150 | 259 | 24 | 33 | 1,10 | 230/400 | 50 | 5,4/3,1 | 10/6 | S1-100 | 44 | 43 | < 70 |
WHN – RS 200 | 176 | 48 | 33 | 1,50 | 230/400 | 50 | 6,9/4,0 | 10/6 | S1-100 | 44 | 48 | < 70 |
WHN – RS 300 | 259 | 48 | 33 | 2,20 | 230/400 | 50 | 9,5/5,5 | 16/10 | S1-100 | 44 | 50 | < 70 |
Schuifpoortaandrijving type WH-RS
1. Type
2. Koppel
3. Snelheid
4. Eindschakeling
5. Vermogen
6. Spanning
7. Frequentie
8. Stroom
9. Zekeringen
10. Inschakelduur
11. Bescherming
12. Gewicht
13. Geluidsniveau in dB(A)
14. Gewicht van de poort
15. Kettingwiel
16. Snelheid
17. Eindschakelbereik
(eindschakeling voor grotere lengte op aanvraag)
18. Schuifkrachtngen voorbehouden
19. Stuurspanning
20. Montagegrondplaat met afdekkap
21. Oprolsnelheid, 20% wrijving inclusief
22. Oppervlakte poort
23. Openingstijd
24. Max. vleugelbreedte
25. Openingshoek
26. Transformator
27. Maat- en constructie- wijzigingen voorbehouden
1 | 14 | 15 | 16 | 17 | 18 |
---|---|---|---|---|---|
Type | Kg | KR./pignon/KW. | cm/sec | m | N |
WH – RS 35 | 400 | Z 25, 3/4” | 15 | 12,50 | 921 |
WH - RS 50 | 600 | Z 25, 3/4” | 15 | 12,50 | 1315 |
WH - RS 75/38 | 400 | Z 25, 3/4” | 30 | 12,50 | 921 |
WH - RS 150/38 | 600 | Z 25, 3/4” | 30 | 12,50 | 1315 |
WHN - RS 75 | 800 | Z 25, 3/4” | 19 | 15,75 | 1710 |
WHN - RS 150 | 1600 | Z 25, 3/4” | 19 | 15,75 | 3421 |
WHN – RS 200/48 | 1000 | Z 19, 1” | 39 | 16,00 | 2422 |
WHN – RS 300/48 | 1600 | Z 19, 1” | 39 | 16,00 | 5285 |
Schuifpoortaandrijving type WH-RS

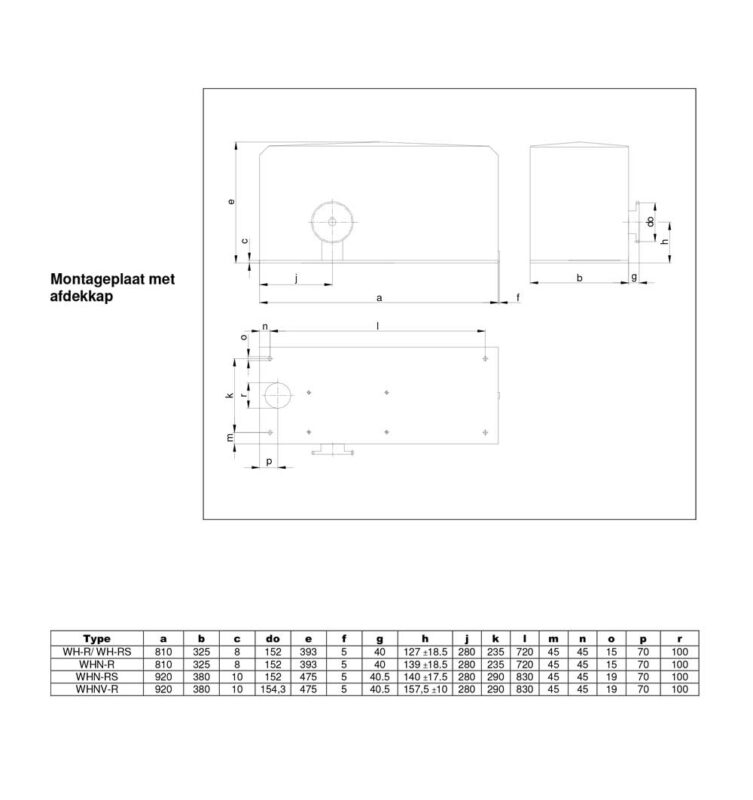

Klik op de foto om te vergroten.
Schuifpoortaandrijving type WH-RS

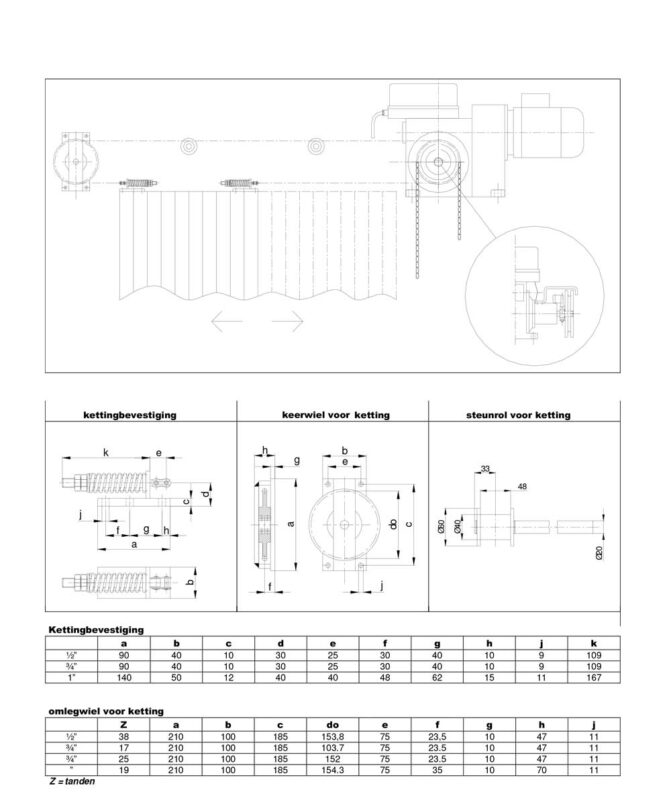

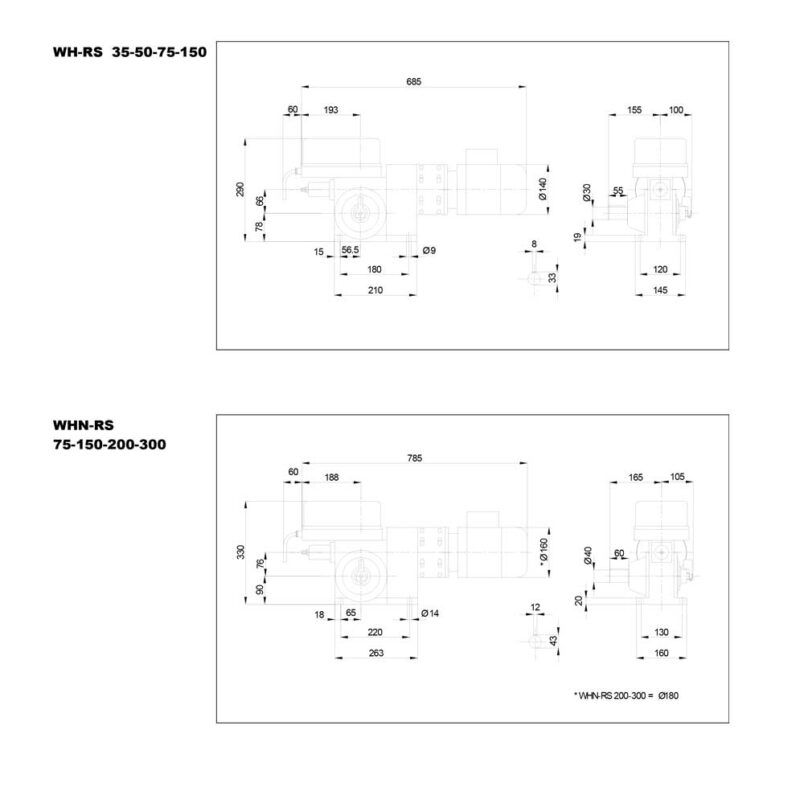

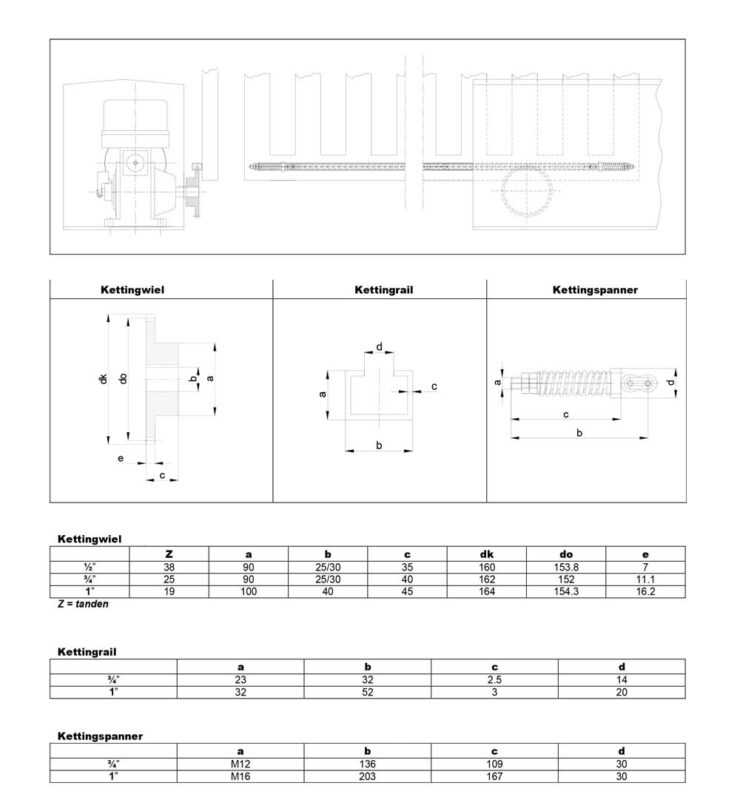

Klik op de foto’s om te vergroten.
